XLP/A型旋风除尘器 XLP/B型旋风除尘器

XLP/B型旋风除尘器是一种在XLP/A型旋风除尘器筒体外侧带有一旁路通道的高效旋风除尘器，旋风除尘器能使筒内壁附近含尘较多的一部分气体通过旁路进入旋风筒下部。

服务热线：189-3171-7856

XLP/B型旋风除尘器是一种在旋风筒体外侧带有一旁路通道的高效旋风除尘器，XLP/A型旋风除尘器能使筒内壁附近含尘较多的一部分气体通过旁路进入旋风筒下部，以减少粉尘由排风口逸出的机会，特别对大于5μm的粉尘有较高的除尘效率。用于清除工业废气中含有密度较大的非纤维性及黏结性的灰尘。能有效地分离烟草灰、滑石粉、石英粉、石灰石粉、矿渣水泥、水泥生料等，XLP/B型旋风除尘器具有结构简单、操作方便，耐高温、阻力低而除尘效率高的特点，适用于矿山、冶金、耐火材料、煤炭、化工、建材及电力等工业部门的气体净化。
工作原理：含尘气体从JK处切向进入后，气体在获得旋转运动的同时，气流分成上、下分开，形成双旋涡运动，粉尘在排气底部即双旋涡的分界处产生强烈的分离作用。较细较轻的尘粒由上部旋涡气流带往上部，在高盖下面形成强烈旋转的灰环，产生尘粒的聚集，并被从特设的旁路分离室上部洞口引出，经旁路分离室下部螺旋槽，从XLP/B型旋风除尘器外壁回风口切向引入除尘器筒体下部与内部气流汇合，粉尘被分离而落入灰斗。另一部分较粗重的粉尘颗粒则在下旋涡气流带动下，沿XLP/B型旋风除尘器下段经由上旋涡气流的类似过程，将粉尘分离并进入灰斗。

分类：

XLP型旁路式旋风除尘器比一般旋风除尘器进气口位置低，使在XLP/A型旋风除尘器高部有充足的空间形成上旋涡并形成粉尘环，从旁路分离室引至锥体部分，这样有害于除尘效率的二次气流，变成有粉尘集聚作用的上旋涡气流；旁路分离室设计成螺旋形，使进入的含尘气流切向进入锥体，避免扰乱锥体内壁气流，防止再次尘化现象。

①按XLP型旁路式旋风除尘器出风方式分类。X型（水平出风，吸出式除尘器位于风机吸入侧，并带有出口蜗壳），一般用于负压操作；Y型（上部出风，压入式除尘器位于风机压入侧），一般用于正压或负压操作。

②按回旋方向可分为右回旋S型和左回旋N型两种，两型号除尘器有四种组合型式（XN、XS、YN、YS型）。

③按螺旋形旁路分离室分类。XLP/A型旋风除尘器呈半螺旋形，外形呈双锥体；XLP/B型旋风除尘器呈全螺旋形，具有较小圆锥角的单锥体，锥体较长。试验证明在同样条件下A型效率高于B型，同时A型阻力大于B型，B型比A型结构简单，质量小。

旋风筒截面气流速度：

结构型式	A			B
JK风速υ/m.s^-1	12	16	18	12	16	18
旋风筒截面气流速度ω/m.s^-1	3.16	3.96	4.50	2.66	3.60	4.42

不同出口型式条件下的阻力系数:

型号	出口型式
型号	出口不带蜗壳或风帽	出口带蜗壳	出口带风帽
XLP/A型	0	8．0	8．5
XLP/B型	4．8	5．8	5．8

旁路式旋风除尘器对不同物料的除尘效率:

粉尘种类	真密度/㎏.m³	粉尘粒度（μm）质量分散度%						除尘效率/%
粉尘种类	真密度/㎏.m³	0-5	5-10	10-20	20-40	40-60	>60	xlp/a型	xlp/b型
滑石粉	2730	0.8	5.0	11.9	63.5	9.9	8.9	95.1	94.4
石英粉	2660	10.4	14.0	19.6	22.4	14.0	19.6	93.6	94.2
白陶土	2370	47.7	11.2	15.5	10.7	7.5	7.5	97.7	95.7
煤粉	2080	2.0	2.0	7.8	50.1	23.4	16.7	86.3	86.3
铸砂	2650	9.9	26.5	32.4	19.2	5.3	6.6	81.9	84.2
黏土	2760	69.2	12.7	9.1	7.2	0.9	0.9	89.1	90.4
矿渣水泥	3330	6.2	6.2	24.7	28.2	18.7	22.2		92.0
粉煤灰水泥	2680	8.1	20.6	19.7	16.3	8.6	26.6	93.3	90.2
石灰石粉	2720	1.7	1.7	1.7	53.2	24.8	20.3	85.8	87.5
水泥生料	2730	1.6	2.7	30.4	45.0	12.9	7.4	91.5	90.4
熟石灰粉	2600	3.4	3.4	39.2	42.5	5.7	9.2		73.0
烟草灰	2030	9.6	9.6	5.1	28.0	29.5	28.3	99.0	99.1
炭黑	1850								92.8
洗衣粉				100μm				99.0	99.0
面粉								98.0	98.7
轮胎磨屑								99.7	99.7

XLP/A型处理能力

项目	规格	JK风速 m.S^-1			质量/㎏
项目	规格	12	15	17	X型	Y型
处理风量/m^3.h ^-1	XLP/A-3.0	750	936	1060	51.64	41.12
	XLP/A-4.2	1460	1820	2060	93.90	76.16
	XLP/A-5.4	2280	2850	3230	150.88	121.76
	XLP/A-7.0	4020	5020	5700	251.97	203.26
	XLP/A-8.2	5500	6870	7790	364.10	278.66
	XLP/A-9.4	7520	9400	10650	350.36	369.54
	XLP/A-10.6	9520	11910	13500	600.75	460.05

XLP/B处理能力

项目	规格	JK风速 m.S^-1			质量/㎏
项目	规格	12	16	20	X型	Y型
处理风量/m^3.h ^-1	XLP/B-3.0	636	842	1052	45.92	35.40
	XLP/B-4.2	1149	1532	1915	83.16	85.42
	XLP/B-5.4	2094	2787	3485	134.26	105.14
	XLP/B-7.0	3656	4867	6084	221.96	173.24
	XLP/B-8.2	5200	6664	8330	309.07	214.68
	XLP/B-9.4	6558	8744	10929	396.35	321.14
	XLP/B-10.6	8328	11106	13881	497.57	393.29

XLP/B-12.5-30型处理能力

项目	规格	JK风速 m.S^-1			质量/㎏
项目	规格	12	15	18	X型	Y型
处理风量/m^3.h ^-1	XLP/B-12.5	12150	15190	18230	950	770
	XLP/B-15.	17500	21870	26240	1330	1090
	XLP/B—17.5	23820	29770	35720	2250	1860
	XLP/B—20.0	31100	38880	46660	2900	2420
	XLP/B-22.5	39370	49210	59050	4360	3650
	XLP/B-25.0	48600	60750	72900	5320	4480
	XLP/B-27.5	58810	73510	88210	6480	5460
	XLP/B-30.0	69980	87480	104980	7660	6470

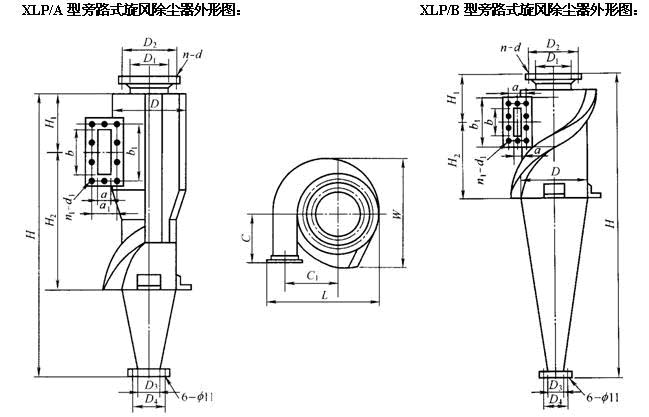

XLP/A型旁路式旋风除尘器外形尺寸:

型号	外形尺寸/㎜
型号	D	H	H1	H2	L	W	C	C1	a	A1	b	b1	d1	d2	d3	d4	n-d	n1-d1
XLP/A-3.0	300	1380	340	620	406	390	190	190	80	110	240	270	180	210	114	146	8-ф11	6-ф11
XLP/A-4.2	420	1880	445	845	556	545	260	265	110	140	330	360	250	280	114	146	12-ф11	8-ф11
XLP/A-5.4	540	2350	540	1060	711	700	350	340	140	176	400	436	320	356	114	146	12-ф11	8-ф11
XLP/A-7.0	700	3040	690	1370	911	910	440	440	180	216	540	576	420	456	114	146	12-ф11	8-ф11
XLP/A-8.2	820	3540	795	1595	1071	1065	500	515	210	256	630	676	490	536	165	197	16-ф13	16-ф13
XLP/A-9.4	940	4055	907	1827	1226	1222	590	592	245	291	735	781	560	606	165	197	16-ф13	16-ф13
XLP/A-10.6	1060	4545	1012	2050	1376	1377	670	667	275	321	825	871	630	676	165	197	16-ф13	16-ф13

XLP/B型旁路式旋风除尘器外形尺寸:

型号	外形尺寸/㎜
型号	D	H	H1	H2	L	W	C	C1	a	A1	b	b1	d1	d2	d3	d4	n-d	n1-d1
XLP/B-3.0	300	1360	245	335	438	381	200	167	90	120	180	210	180	210	114	146	8-ф11	6-ф11
XLP/B-4.2	420	1875	310	475	603	533	280	234	125	155	250	280	250	280	114	146	12-ф11	8-ф11
XLP/B-5.4	540	2395	380	610	772	685	360	301	160	196	320	356	320	356	114	146	12-ф11	8-ф11
XLP/B-7.0	700	3080	475	785	993	889	470	391	210	246	420	456	420	456	114	146	12-ф11	12-ф11
XLP/B-8.2	820	3600	545	925	1167	1040	550	458	245	291	490	536	490	536	165	197	16-ф13	12-ф13
XLP/B-9.4	940	4110	615	1055	1332	1193	630	525	280	326	560	606	560	606	165	197	16-ф13	16-ф13
XLP/B-10.6	1060	4620	685	1185	1495	1344	710	591	315	361	630	676	630	676	165	197	16-ф13	16-ф13

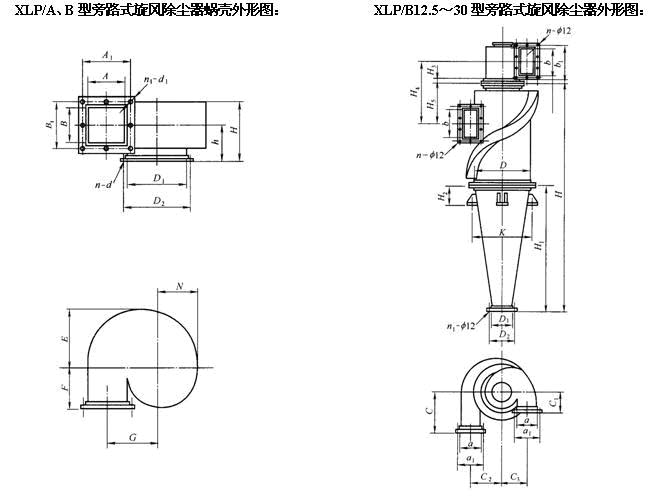

XLP/A、B-X型旁路式旋风除尘器蜗壳尺寸：

型号	外形尺寸 / ㎜
型号	H	h	n	f	e	g	a	a1	b	b1	n1-d1
XLP/A.B-3.0	220	145	158	130	190	154	135	165	150	180	8-ф11
XLP/A.B-4.2	270	170	218	175	262	213	185	215	200	230	12-ф11
XLP/A.B-5.4	320	195	278	230	334	272	235	271	250	286	12-ф11
XLP/A.B-7.0	420	245	236	290	435	356	305	341	350	386	12-ф11
XLP/A.B-8.2	470	270	426	350	510	416	355	401	400	446	12-ф13
XLP/A.B-9.4	520	295	481	390	577	470	405	451	350	496	16-ф13
XLP/A.B-10.6	570	320	541	440	647	529	455	501	500	546	16-ф13

XLP/B-12.5-30型旁路式旋风除尘器外形尺寸：

型号	外形尺寸/㎜
型号	D	H	H1	H2	H3	H4	H5	B	B1	A	A1	N	D1	D2	N1	K	C	C1	C2	C3
XLP/B-	1250	5100	2875	220	100	1312	829	750	810	375	435	22	550	560	14	1337	830	600	570	707
XLP/B-15	1500	6100	3350	250	100	1532	947	900	960	350	510	28	600	660	16	1604	1000	600	683	847
XLP/B-17.5	1750	7120	4025	290	120	1794	1140	1050	1123	525	598	28	700	773	18	1872	1170	650	798	988
XLP/B-20	2000	8120	4600	320	120	2014	1285	1200	1273	600	673	34	800	873	18	2142	1330	650	910	1128
XLP/B-22.5	2250	9210	5175	360	120	2236	1431	1350	1425	675	750	34	900	975	20	2407	1500	700	1025	1270
XLP/B-25	2500	10120	5757	390	120	2456	1576	1500	1575	750	825	38	1000	1075	22	2674	1670	700	1137	1410
XLP/B-27.5	2750	11150	6325	430	150	2736	1751	1650	1735	825	911	38	1100	1186	24	2943	1830	750	1250	1550
XLP/B-30	3000	12150	6900	460	150	2656	1896	1800	1886	900	986	38	1200	1286	26	3210	2000	750	1362	1690
